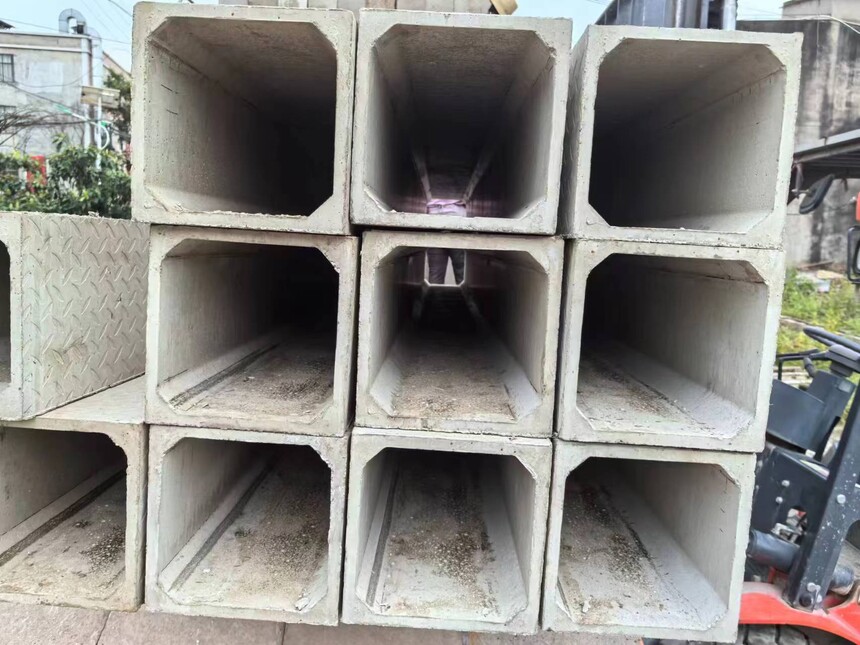

水泥煙道管作為工業(yè)廢氣排放和建筑通風(fēng)系統(tǒng)的核心組件，其使用年限受材質(zhì)工藝、施工規(guī)范、環(huán)境侵蝕及維護(hù)措施的多重影響。優(yōu)質(zhì)水泥煙道管在理想條件下可使用30-50年，但實(shí)際壽命可能因以下因素縮短。

一、材質(zhì)與工藝：耐久性的基礎(chǔ)保障

1. 鋼筋配置：采用HRB400級(jí)雙螺紋鋼筋骨架，可顯著提升煙道管的抗裂性和承載力。例如，某鋼鐵廠煙道項(xiàng)目通過加密鋼筋間距至150mm，使結(jié)構(gòu)壽命延長(zhǎng)至45年。

2. 防腐工藝：三層防腐體系是關(guān)鍵，包括噴砂除銹、1.5mm厚鈦板內(nèi)襯及氟碳樹脂面漆。該工藝可抵御120℃高溫廢氣及酸性氣體腐蝕，某化工廠應(yīng)用后煙道管壽命提升至38年。

3. 預(yù)埋件設(shè)計(jì)：304不銹鋼預(yù)埋件的耐腐蝕性遠(yuǎn)超普通碳鋼，可避免因連接件銹蝕導(dǎo)致的結(jié)構(gòu)失效。

二、施工規(guī)范：質(zhì)量控制的臨界點(diǎn)

1. 基礎(chǔ)處理：預(yù)埋DN20冷卻管（1.5m網(wǎng)格間距）可有效控制混凝土水化熱，防止因溫度應(yīng)力導(dǎo)致的開裂。某電廠煙道工程因未設(shè)置冷卻管，運(yùn)行3年后出現(xiàn)貫穿性裂縫。

2. 滑模工藝：滑模頂升速度需控制在150-200mm/h，過快易導(dǎo)致混凝土離析，過慢則增加接縫數(shù)量。規(guī)范施工可使煙道管內(nèi)壁平整度誤差≤3mm，減少?gòu)U氣渦流對(duì)管壁的沖刷。

3. 養(yǎng)護(hù)管理：蒸汽養(yǎng)護(hù)階段需嚴(yán)格控制升溫速率≤15℃/h，避免因熱應(yīng)力導(dǎo)致微裂紋。某項(xiàng)目因養(yǎng)護(hù)不當(dāng)，煙道管投用2年后即出現(xiàn)表面剝落。

三、環(huán)境與維護(hù)：壽命延展的關(guān)鍵

1. 腐蝕防護(hù)：在強(qiáng)酸環(huán)境（pH<4）中，需采用環(huán)氧玻璃鱗片涂料進(jìn)行額外防護(hù)。某化工園區(qū)煙道通過增加涂層厚度至3mm，使腐蝕速率降低70%。

2. 定期檢修：每3年進(jìn)行超聲波檢測(cè)，可及時(shí)發(fā)現(xiàn)內(nèi)部缺陷。某熱電廠通過檢測(cè)發(fā)現(xiàn)0.3mm裂紋并修復(fù)，避免了大面積更換。

3. 機(jī)械保護(hù)：安裝防撞裝置可避免外力沖擊，某物流園區(qū)煙道因加裝橡膠護(hù)角，碰撞損傷率下降90%。

四、典型案例：壽命差異的實(shí)證分析

• 成功案例：山東某電廠煙道管采用HRB500鋼筋+鈦板防腐體系，運(yùn)行42年后檢測(cè)顯示混凝土強(qiáng)度仍達(dá)設(shè)計(jì)值的85%。

• 失敗案例：南方某化工廠因使用海砂配制混凝土，氯離子侵蝕導(dǎo)致鋼筋銹蝕，煙道管僅使用18年即需整體更換。

水泥煙道管的壽命管理需貫穿設(shè)計(jì)、施工、運(yùn)維全周期。通過優(yōu)化材質(zhì)工藝、嚴(yán)格施工控制、實(shí)施環(huán)境防護(hù)及定期檢測(cè)維護(hù)，可實(shí)現(xiàn)30年以上的可靠運(yùn)行，為工業(yè)安全與節(jié)能減排提供長(zhǎng)期保障。
